什么是全光譜太陽光模擬

日期：2021-05-06 10:22 瀏覽：6311

全光譜太陽模擬系統作為實驗光源時，在某中程度上說，可以等同于太陽光源，可以模擬太陽光照射。

由于模擬器本身體積緊湊科學，測試過程不受環境、氣候、時間等因素影響，從而避免了室外測量的各種因素限制，有利于結果的重現，所以現在國內外廣泛用室內模擬測試來代替室外測試。太陽光模擬器廣泛應用于材料老化性能測試，汽車內外飾老化測試，整車熱管理陽光模擬測試，汽車排放陽光模擬測試，環境風度陽光模擬測試，軌道交通陽光模擬測試，航空航天陽光模擬測試，太陽能電池特性測試，特殊照明，光電材料特性測試，環境研究等。

作為衡量產品的技術指標，光源與真實陽光的一致性從光譜分布、積分強度均勻性，和光輻射狀態的穩定性三個方面考量。

1、光譜分布

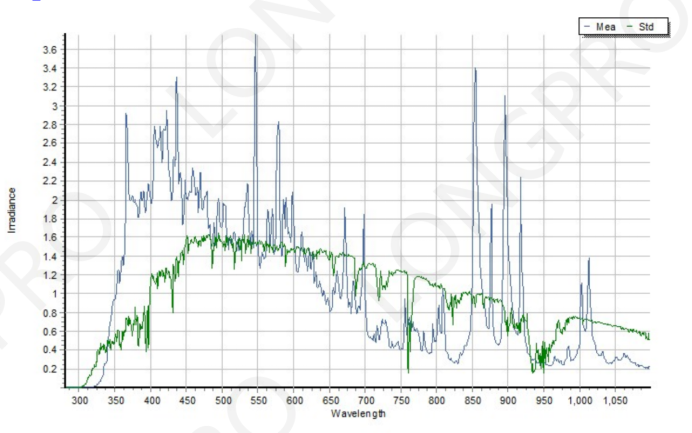

標準光譜定義：光對材料穿透和反射后的光譜和強度均會發生變化，太陽輻射到達地球外層空間后，光輻射強度和光譜分布相關于太陽輻射角度和測量高度，比如地球外空間、地球大氣層和地球海平面的光輻射譜線分布和譜線積分獲得的輻照強度截然不同。所以，在 ASTM G173-03 和 IEC 60904-3 中具體規范了一種全球通用的太陽入射角度和測量海平面高度的標準定義 AM1.5。依據穩態陽光模擬光源在幾個光譜段與真實陽光的差異劃分等級，±25%內 A 級；±40%內 B 級；-60%~100%C 級。


2、均勻度

陽光模擬光源發出的射線也需要均勻，以能夠很好的模擬真實陽光，它的均勻度通過測量按一定規則選取的一系列點上的光強評判，將輻射目標區域等分成 64 份或 400mm2的較小等份，在每等份中央的點測量光強值，依據這些點中最大值與最小值的差與和的商的百分數劃分等級：2%以內 A 級；5%以內 B 級，10%以內 C 級；

3、穩定度

通過測量穩態太陽光模擬器在一段時間內光強，依據最大值與最小值的差與和的商的百分數劃分：2%以內 A 級；5%以內 B 級，10%以內 C 級。太陽光模擬測試必須遵從相關的國際準則，例如 ICE20、DIN75220、IEC61215、IEC61646 等。

全光譜太陽光模擬技術的發展

1976 年，歐洲開始進行太陽光的研發與相關產品的生產，在大面積全光譜陽光模擬方面技術方面，即更接近于太陽光真實光譜、均勻度和穩定度。


在制燈技術方面，上一代產品均使用氙燈和熒光燈管，這樣產品結構比較復雜，容易發生光譜漂移，光強弱，衰減快等原因嚴重影響了產品的使用，隨著金屬鹵素?zé)艏夹g(shù)的成功，全光譜模擬器技術得到了全面的提升，金屬鹵素?zé)糇贤夂涂梢姽夥秶?span style="font-size: 18px;">295~780nm）的輻射效率接近 44%，紅外波段的輻射小，散熱要求較低，光譜范圍較寬，更接近于真實太陽光，明顯優于氙氣燈，同時穩定性好，使用壽命內光衰小，試驗結果再現性強，可以進行標準定量測試，是非常理想的光源。

在國內全光譜太陽光模擬器方面，在小面積材料老化方面國內多使用氙燈技術模擬太陽光，但是熱負荷較大，結構復雜，屬于上一代技術；在汽車領域，較大面積產品老化例如：汽車零部件級、總成級、系統級及整車級多使用金屬鹵素?zé)魹楣庠吹娜庾V陽光模擬老化系統。

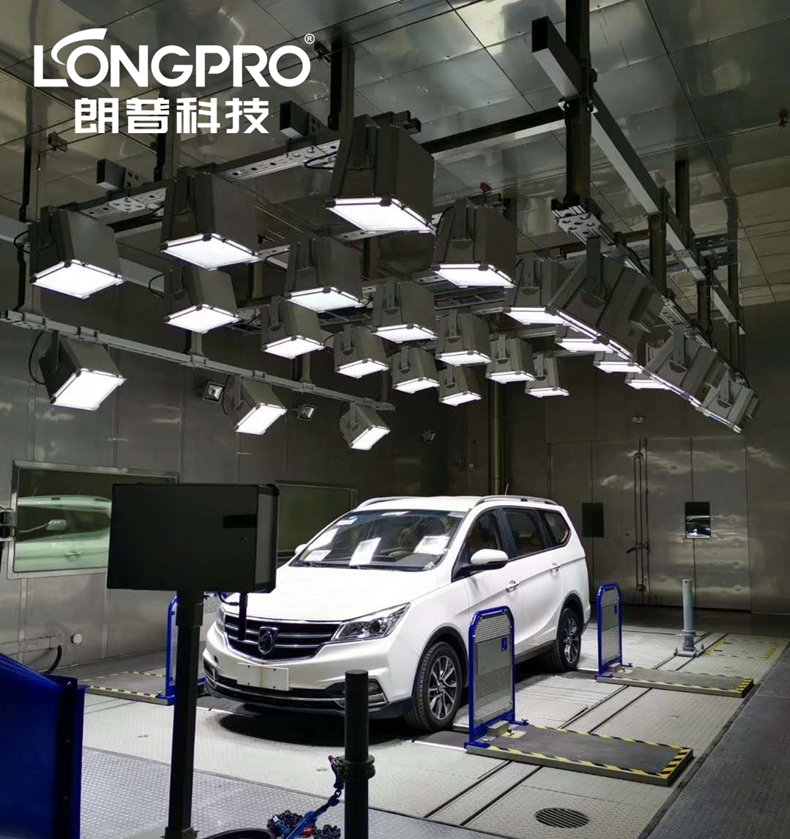

LONGPRO朗普科技陽光模擬系統

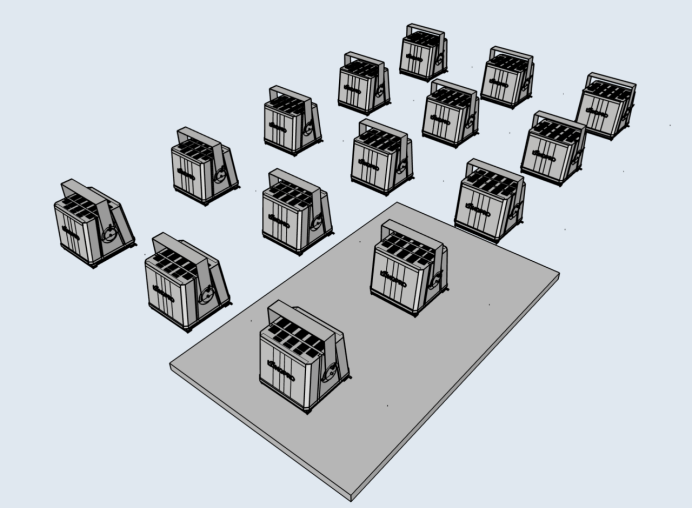

陽光模擬系統主要由燈箱組、機械支架、EPS電源和控制器等組成。光源采用通常采用鹵素中長波紅外線加熱燈，原因是目前鹵素紅外線加熱燈是最好的能用于模擬太陽光的光源，陽光模擬加熱系統的原理是在汞和稀有金屬的鹵化物混合蒸氣中產生電弧放電發光，其發出的是全光譜光，與自然光的光譜成分接近。

單燈功率通常為4kW，在目標照射區域的輻射強度300W/m2到1200 W/m2可以無級調節，輻射均勻性在5~10%以內，最高的輻射強度可以模擬全球最極端的陽光條件，比如在重慶炎熱的夏天，陽光輻射強度一般也不超過1200 W/m2。
